阻抗電壓，又叫短路電壓，它是變壓器中的一個重要的參數。其測定方式為：將變壓器的二次繞組短路，慢慢加大一次繞組電壓，當二次電流達到額定電流時，一次繞組所施加的電壓（短路電壓）與額定電壓的比值百分?jǐn)?shù)。通常，一臺機床變壓器的阻抗電壓在5%-10%之間。

影響機床變壓器的阻抗因素主要取決于機床變壓器的容量、銅損、鐵損、線圈材質與結構等，反應了以上參數的好壞。

同容量的變壓器，阻抗電壓小的成本低，效率高，價格便宜，運行時的壓降及電壓變動率也小，電壓質量容易得到控制和保證。而為了保證變壓器限制電流條件，則希望阻抗電壓大一些好，以免電氣設備（如斷路器、隔離開關、電纜等）在運行中經受不住短路電流的作用而損壞。

一般來說，電壓等級越高，所需要的阻抗電壓數值越大。多臺變壓器并聯時，需要其阻抗電壓相同，避免變壓器組別中，阻抗較小變壓器出現過載現象。

在實際運用中，可以利用阻抗電壓來計算出一些重要的參數。

1.通過阻抗電壓來計算變壓器所能承受的最大短路電流

如：變壓器的容量是1250KVA，低壓側額定電壓是400V，阻抗電壓是6%，其短路電流為：

I (n)= S (n)/ √3 U (n)= 1250 / 1.732 X 0.4 = 1840 A

I (k) = I (n)/U (k) = 1.804 / 0.06 = 30.1kA

2.根據阻抗電壓來計算變壓器的電抗

X (T) = U (K)% / 100/S (NT) * U²(AV)

其中U (K)% 為變壓器短路電壓，U²(AV) 為短路計算點的計算電壓，S (NT) 為變壓器額定容量。

由此可見，變壓器的阻抗電壓是了解變壓器性能的一個較為直觀的指標。選用合適的阻抗電壓，才能發揮變壓器電網系統的最大效能，這點，也常常會被忽視掉。

我們雷郎電器會在變壓器產品出廠前進行全面的綜合性出廠檢測，確保其出廠阻抗電壓與設計值相符并標注在銘牌或產品手冊中，方便客戶進行使用。我們嚴格按照設計指標進行生產加工制造變壓器產品，真材實料，保證客戶的生產需要，歡迎前來實地探廠與選購！

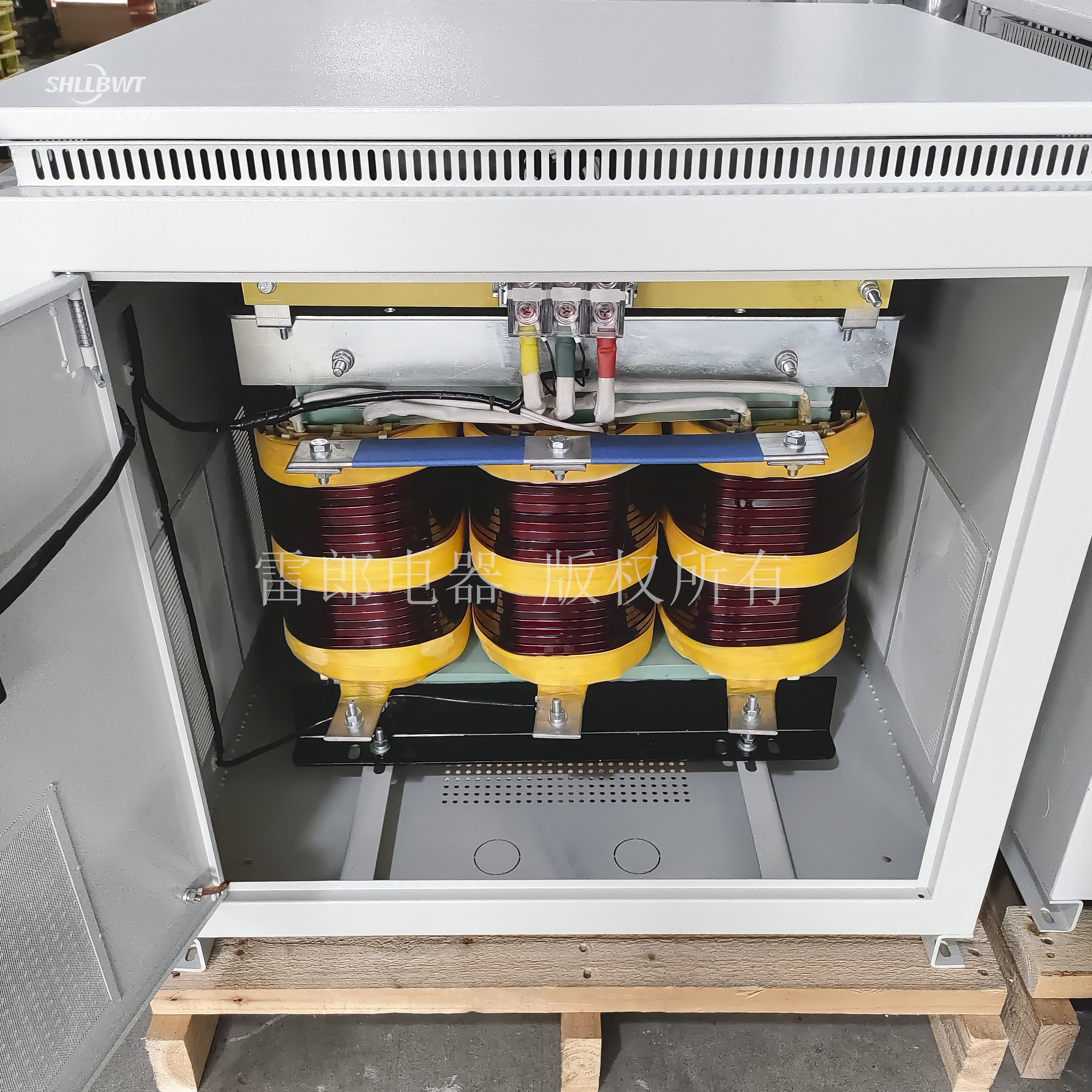

雷郎電器：綜合檢測中心
